锅炉浇注料价格你知道多少钱吗？
发布时间：2021-06-22 15:28 浏览人次：165

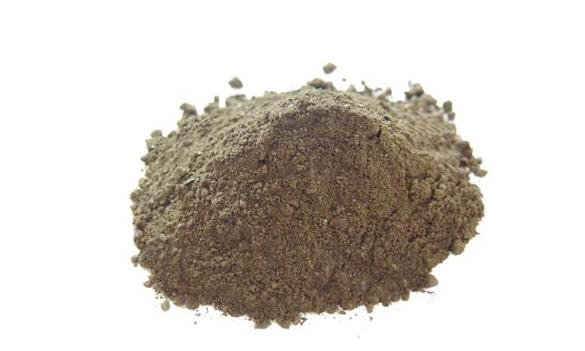

锅炉浇注料价格是多少一吨？锅炉浇注料为什么会掉下来？脱落后如何修复？循环流化床炉在运行过程中，部分锅炉浇注料会掉落、开裂。由于受到攻击的部位多为给料器下方与水冷筛板的近距离区域，管道的这一部分比其他地方更容易磨损。那么发生这种情况后，一般的方法是使用浇注料或塑料进行修复。修补时，应先将修补材料混合拌匀，然后在修补部位制作合适的模板和模具，再浇注修补。修复后要进行数据固化成型，然后严格按照加热曲线烘烤，费时费力，不经济。如果用蓝泥修复，施工后可立即开炉，省时省力，方便快捷。
用专用工具将倒塌的锅炉浇注料修补成不小于20mm的直角凹陷，即修补厚度不小于20mm。用刷子清洁修复的部分。用刀将青泥切片后，将新鲜的一面粘在修补处，然后用橡皮锤捣碎，与原浇注料结合，形成平整的表面。如果浇注料的一部分落在裸露的销钉上，可以直接用蓝色粘土修补并砸碎。如果掉落面积不大，前后十分钟内即可完成。实践证明，用蓝泥修补浇注料要比用其他方法修补好得多。
蓝泥抗磨施工修复部位较多，如密相区浇注料、旋风分离器、水冷筛、八卦顶、管子、生铁预热器等，施工只需夯实，无需模板，模具，简单，省时，坚固。此外，蓝泥还可用于修复大面积炉衬。使用寿命远优于普通浇注料。
发电锅炉浇注料使用步骤：
1、发电锅炉用耐火浇注料施工前应严格检验；
2、耐火浇注料的加水量应严格按说明书控制，不得超过限量。在保证施工性能的前提下，加水量要少得多。
3、耐火浇注料施工模板可由钢板或硬板制成。模板应具有足够的强度、刚性好、不变形、不位移、不渗漏。钢模要涂脱模剂，木模要涂防水漆。重复使用的模板在使用前应清洗干净。
4、浇注料的混合时间应不少于5分钟。在操作过程中使用强制混合器。搅拌时，应预先干混，然后加入80%的水搅拌，然后根据其干湿情况慢慢加入剩余的水继续搅拌，直至获得合适的工作稠度。混合不同耐火浇注料时，应先清洗混合机。
5、浇注到模架内的耐火浇注料应立即用振棒分层振捣，每层高度不大于300mm，振距约250mm。振动时尽量避免接触锚，不要在同一位置长时间振动或再振动。看到耐火浇注料表面有回料后，应缓慢取出振棒，以免浇注料层出现偏析和空隙。浇注完成后，浇注体在凝固前不能再承受压力和振动。
6、浇注料必须用于整个机筒。搅拌好的浇注料一般在30分钟内用完。在高温干燥的工作环境下，该时间应适当缩短。初凝甚至结块的浇注料不得倒入模架或加水搅拌。 7、大面积浇筑时，应分块施工。每个浇注区的面积约为1.5毫米。膨胀缝应按设计预留，不得遗漏。锚固件之间应留有伸缩缝。
7.大面积浇注时，应分块施工。每个浇注区的面积约为1.5毫米。膨胀缝应根据设计进行预留，不得遗漏。膨胀缝应留在锚固件间隔处。
8、耐火浇注料表面干燥后，应立即用塑料薄膜或草袋覆盖暴露在空气中的部分。初凝到达后，应定期洒水进行维护，以保持表面湿润。维护时间至少两天，***天要经常洒水。浇注料凝结后，可拆除边模继续洒水，但承重模板只能在强度达到70%后拆除。
9、模板拆除后，应及时检查浇注体。如果发现蜂窝、剥落、空洞等质量问题，应及时处理和修复。当问题严重时，应切断缺陷部分，露出锚固件，然后用同质量的捣固材料填充捣固，继续维护。禁止用水泥灰浆找平来掩盖问题。
