17513376789

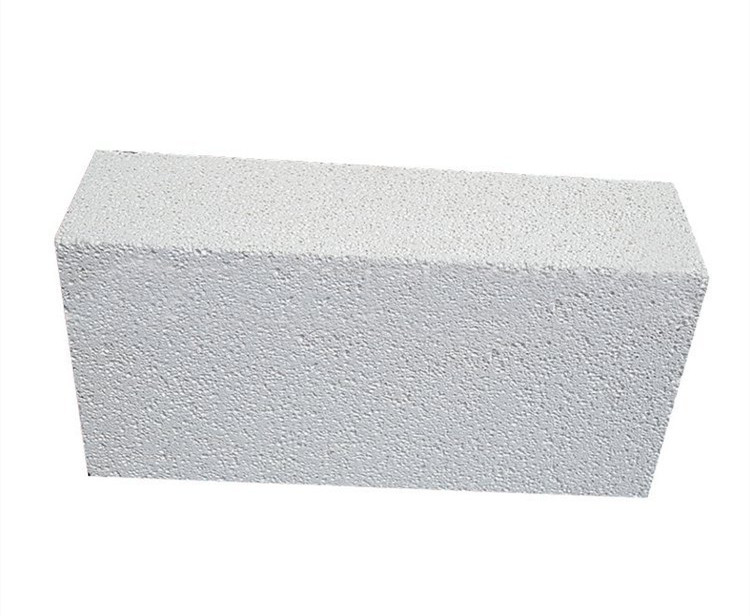

莫来石聚轻保温砖
莫来石聚轻砖指含AL2O330-46%的轻质耐火制品，以粘土熟料或轻质熟料和可塑粘土为主要原理，通常采用可燃物法生产，也可采用化学法或泡沫法形成多孔结构。
常用莫来石聚轻砖的体积密度为0.75-1.20g/cm3，耐压强度为2.0-5.9MPa，热导率为0.221-0.442W/（m.k）（1350℃）。
莫来石聚轻砖的用途广泛，主要用于各种工业窑炉中不接触熔融物和无侵蚀气体作用的隔热层材料，使用温度1200-1400℃。
主要用于热力锅炉、玻璃炉窑、水泥窑炉、化肥造气炉、高炉、热风炉、焦化炉、电炉、铸造及烧钢用砖。
莫来石聚轻砖可以用作表面耐火材料或其它耐火材料支持隔热层，用于熔化炉、点火窑、烟道、精炼装置、加热装置、气炉和管道、均热炉、退火炉、反应室和其它工业热设备。
| 牌号 | 性能指标 | ||||
| JM-23 | JM-23 | JM-26 | JM-28 | JM-30 | |
| 分类温度℃ | 1260 | 1350 | 1430 | 1540 | 1650 |
| 体积密度g/cm3 | 0.6 | 0.8 | 0.8 | 1 | 1 |
| 常温耐压强度MPa | 1.3 | 2 | 3 | 3.5 | 3.5 |
| 重烧线变化% | 1250*12h | 1320*12h | 1400*12h | 1510*12h | 1600*12h |
| -0.5 | -0.5 | -0.5 | -0.9 | -0.9 | |
应用范围：
莫来石聚轻砖可以用作表面耐火材料或其它耐火材料支持隔热层，用于熔化炉、点火窑、烟道、精炼装置、加热装置、气炉和管道、均热炉、退火炉、反应室和其它工业热设备。
Copyright@ 2020 河南嵩瑞新型耐材有限公司 豫ICP备2021005007号-1 营业执照 网站地图 XML地图
