17513376789

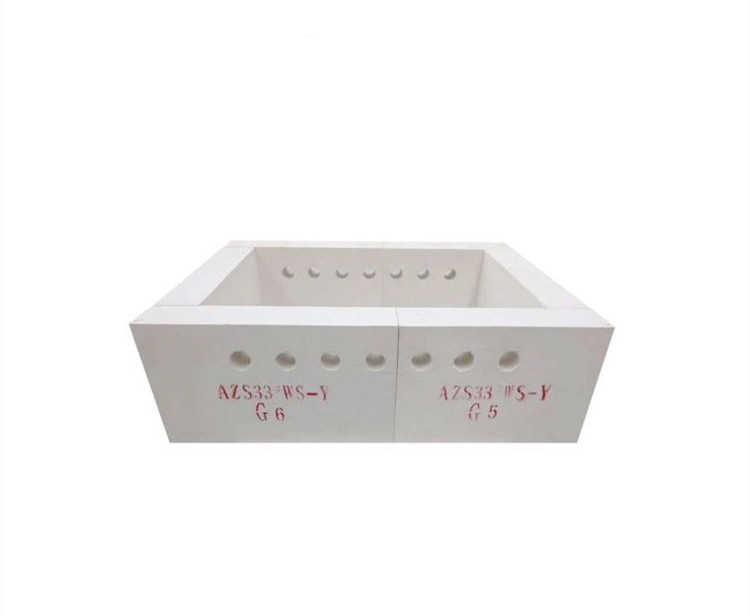

锆刚玉砖
电熔锆刚玉砖是玻璃窑关键部位的耐火材料，因为电熔AZS砖有很强的抗玻璃液腐蚀性，而目对玻璃液没有污染，锆刚玉砖也被称作AZS砖，电熔锆刚玉砖的主要原料是工业氧化铝，ZrO2 及煅烧锆英砂，辅料为碳酸钠及硼砂，电熔锆刚玉砖的生产过程为:混料-三相电炉熔融-浇铸-退火-机加工-检测。根据ZrO2的含量，电熔锆刚玉砖可以分为AZS#33 砖，AZS #36砖和AZS#41砖。
电熔锆刚玉砖的优势:高耐火度及高荷重软化温度;良好的玻璃液腐蚀抗性;良好的热稳定性;良好的耐磨和耐冲刷性;使用寿命长。
| 项目 | AZS-33 | AZS-36 | AZS-41 | |
| ZrO2%≥ | 33 | 36 | 41 | |
| SiO2%≤ | 16.0 | 13.5 | 13.0 | |
| Fe2O3+TiO2+CaO+MgO+K2O+Na2O+B2O3≤ | 2.5 | 2.5 | 2.5 | |
| 玻璃液侵入温度℃ | 1400 | 1400 | 1400 | |
| 体积密度，g/cm3 | 普通浇注≥ | 3.40 | 3.45 | 3.55 |
| 倾斜浇注≥ | 3.50 | 3.60 | 3.70 | |
| 无缩孔浇注≥ | 3.60 | 3.70 | 3.80 | |
应用范围：
锆刚玉砖主要的用途是玻璃窑。AZS-33砖主要用在工作池，前炉膛，上部结构及大谊。AZS-36砖具有很高的抗腐蚀性及对玻璃液低污染性，主要应用于和玻璃液接的部位，比如熔化池墙壁，澄清池，工作池等等。AZS-41砖有好的抗玻璃液腐蚀性和对玻璃液低的污染性，主要用于熔化部墙，流道，窑坎，投料口角砖，气泡砖，电极砖等等。
Copyright@ 2020 河南嵩瑞新型耐材有限公司 豫ICP备2021005007号-1 营业执照 网站地图 XML地图
