高铝砖价格以及分类特点你知道吗？
发布时间：2021-06-10 14:55 浏览人次：125
高铝砖按Al2O3含量分为4个等级：I级──Al2O3含量>75%； Ⅱ级──Al2O3含量为60～75%； III级──Al2O3含量为48～60%；特种高铝砖的Al2O3含量为80%；

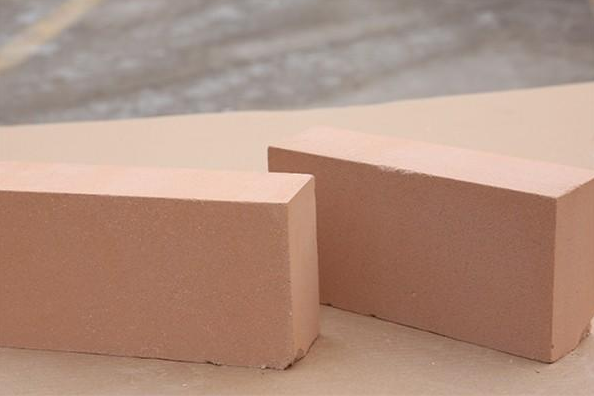

高铝砖的氧化铝含量在48%以上，属中性耐火材料。它由铝土矿或其他氧化铝含量高的原料形成和煅烧。热稳定性高，耐火度1770℃以上。具有良好的抗渣性，用于建造炼钢电炉、玻璃熔炼炉、水泥回转炉等的炉衬。该产品具有高温蠕变小、耐腐蚀性强、热震稳定性好高铝砖价格优惠等优点，适用于大中型热风炉。高铝砖和多熟料粘土砖的生产工艺相似。
不同的是熟料在配料中的比例更高，可高达90-95%。熟料在破碎前需进行分选筛分除铁，烧成温度较高，如Ⅰ、Ⅱ型高铝砖在隧道窑内烧成一般为1500～1600℃。
高铝砖的特点：
a．高耐火氧化铝砖的耐火度高于粘土砖和半硅砖，达到1750~1790℃，是一种***耐火材料。
b.湾荷重软化温度 由于高铝制品Al2O3高，杂质少，易熔玻璃少，荷重软化温度比粘土砖高，但由于莫来石晶体不形成网状结构，荷重软化温度仍不高如硅砖。
C.抗渣高铝砖含有较多的Al2O3，接近中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀。由于含有SiO2，抗碱性渣的能力比酸性渣弱。一些。根据生产工艺的不同，高铝砖分为普通高铝砖、低蠕变高铝转化、抗剥落高铝砖、磷酸盐结合高铝砖。
普通高铝砖按理化指标分为LZ-48、LZ-55、LZ-65、 LZ-70、LZ-75、LZ-80、LZ-55G、LZ-65G、LZ-75G九个牌号。牌号中L、Z为铝、砖的汉语拼音***字母，数字为氧化铝质量分数，其后的G代表高炉用砖。
低蠕变高铝砖按理化指标分为DRL-155、DRL-150、DRL-145、DRL-140、DRL-135、DRL-130、DRL-127七个牌号。牌号中D、R、L为低、蠕、铝的汉语拼音***字母.数字为蠕变率试验温度的1/10。高铝砖的形状尺寸应符合GB/T 2992.1、GB/T 20511、YB/T 2217、YB/T 4198、YB/T 5012和YB/T 5018的规定，标准尺寸为230*114*65mm,亦可按需方提供的图纸进行生产。
