未定形耐火材料的耐火浇注料的特性
发布时间：2021-05-27 15:47 浏览人次：104

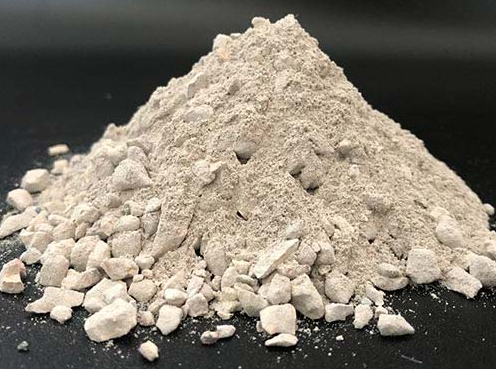

浇注料是一种由耐火材料制成的颗粒状和粉状材料，由一定量的粘合剂和水分组成。 它具有高流动性，适用于通过浇注形成的不定形耐火材料。 有时为了改善其流动性或减少添加的水量，还可以添加增塑剂或减水剂。 有时为了促进其凝固和硬化，浇注料厂家会添加凝结剂。 由于其基本组成，成型和硬化过程与土木工程中常用的相同，因此通常称为耐火混凝土混合物。
可浇铸物的许多性能在很大程度上取决于粘合剂的种类和数量。 就强度而言，可浇铸物的实际强度取决于粘合剂的结合强度。 浇铸物的流动性通常高于捣打材料的流动性。 因此，大多数浇注料仅被浇注或振动，混合物中的组分紧密排列并填充有模型。 在形成可浇铸物之后，必须根据粘合剂的硬化特性采取适当的措施来促进硬化。 例如，水泥应在适当的潮湿条件下固化，某些金属无机盐应干燥并烘烤。
浇铸料的高温性能也与粘合剂的种类和用量密切相关。 如果选择粒状和粉末状材料以具有良好的耐火性，并且粘合剂的熔点高并且不与耐火材料反应形成低熔点物质，则可浇铸料必须具有相当高的耐火性。 如果所使用的粒状和粉状材料的材料确定，则浇铸料的耐火性在相当大的程度上由粘合剂控制。
当水泥用作粘合剂时，水泥石会分解和脱水，并在高温使用过程中产生其他相变和烧结，从而使可浇铸物的体积和结构同时发生变化。由于水泥石的相变随温度变化，因此即使炉衬变成分层结构，由这种可浇铸材料制成的炉衬也会在距工作表面不同距离处形成不同的组件和结构。当在各层之间形成各种相时，由于比容的变化，可能会产生内部应力甚至裂纹。在烧结区内，由于粒状材料已被预烧，它仅随着温度的升高而膨胀，但水泥石收缩很多，两者之间的变形差增大，从而使水泥石和水泥石和颗粒材料结合在一起遭受相当大的损害，很容易发生裂纹。不仅在两者之间的界面处可能会出现局部裂纹，而且还会通过垂直于工作表面的裂纹发生。在烧结带和已脱水但尚未烧结的两层之间，可能会出现平行于工作表面的片状裂纹。当温度波动时，由热膨胀率差异引起的应力会导致炉衬沿裂纹剥离。这种情况是由于水泥石的分解和脱水而导致结构松散，并且层状结构易于剥落，这通常是造成水泥浇注料损坏的主要因素之一。
