浇注料操作周期时间短的原因是什么以及如何改进？
发布时间：2021-04-13 15:54 浏览人次：91

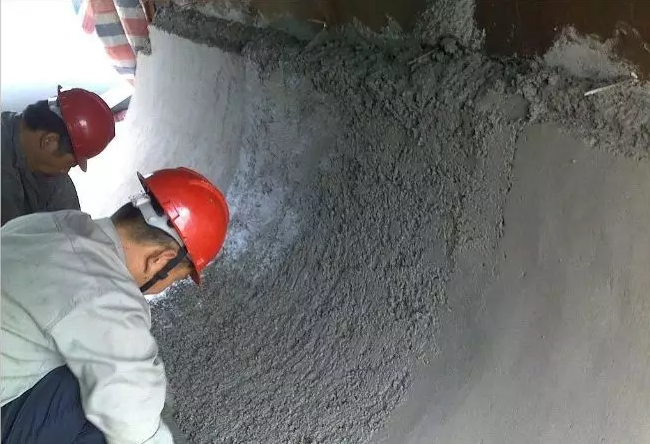

自某公司2500t / d生产线于2006年投产以来，窑口浇注料的使用周期一直不理想，使用时间不超过5个月，极大地影响了
窑炉的产量。 以及窑口护铁的使用寿命。 公司相关人员对此进行了改进，效果良好。 它已经正常运行了12个月，并且
浇铸物仍然没有脱落的迹象。
1.1 浇注料材质
浇注料呈现大块脱落，且十分坚硬。该公司用的是某浇注料厂家的浇注料，也是厂家施工，浇注料问题应该不大。
1.2 锚固钉的质量和焊接
机修工焊锚固钉时，用的是奥A102不锈钢焊条，其应用于焊接工作温度低于300℃的耐腐蚀的 0Cr19Ni9及0Cr19Ni11Ti的不锈钢结构，
而此处的工作温度是1100℃左右，一般应用能适应900-1 100℃高温的奥A402不锈钢焊条。机修工发现上次库存的锚固件生锈，
用磁铁还能吸住，而本次新进“Z”型锚固件在焊接时，拐角处出现炸裂现象，并且据机修工说上次也发现这种现象，而真正
的1Cr18Ni9Ti材质磁铁是吸不住的，并且不会生锈，故将从废浇注料中拣出的、上次库存的、本次新进的锚固件和上次窑口
护铁用的不锈钢螺栓拿到质监站进行化验。
1.2 锚固钉的质量和焊接
机修工焊锚固钉时，用的是奥A102不锈钢焊条，其应用于焊接工作温度低于300℃的耐腐蚀的 0Cr19Ni9及0Cr19Ni11Ti的不锈钢结构，
而此处的工作温度是1100℃左右，一般应用能适应900-1 100℃高温的奥A402不锈钢焊条。机修工发现上次库存的锚固件生锈，用磁铁
还能吸住，而本次新进“Z”型锚固件在焊接时，拐角处出现炸裂现象，并且据机修工说上次也发现这种现象，而真正的1Cr18Ni9Ti
材质磁铁是吸不住的，并且不会生锈，故浇注料厂家将从废浇注料中拣出的、上次库存的、本次新进的锚固件和上次窑口护铁用的不锈钢螺栓
拿到质监站进行化验。
二、采取的措施
(1)更换合格的锚固件和奥A402不锈钢焊条；
(2)将窑口护铁螺栓改为M30mm的螺栓，护铁和筒体之间垫实后用加力杆上紧；
(3)原使用宽180mm、厚50mm、中间预留焊接孔的耐热钢挡砖圈，由于其焊接面积太小，焊接不牢，故将其更换为宽60mm、厚60mm的普通钢挡砖圈分段焊接；
(4)对挡砖圈后10m耐火砖进行湿砌，减少耐火砖向下的推力；
(5)加强对浇注料质量、锚固件焊接、施工和养护的监督。
